隧道监控量测系统-隧道监控量测内容与仪器

2018年10月10日

         隧道作为现在交通建设中常见的工程,由于隧道的建筑施工环境艰苦恶劣,工种危险系数高,所以需要经常对隧道进行监控量测,以保证工程的安全施工,那么隧道监控量测都监测哪些内容?需要哪些仪器?下面陕西领航软件小编就来谈谈:

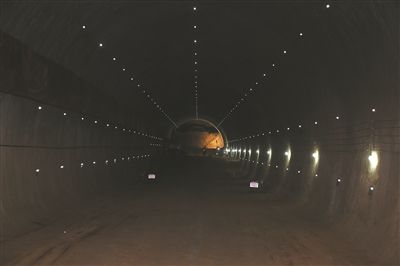

隧道监控量测

        隧道监控量测内容


        1. 周边位移

        周边位移监测采用收敛计,量测断面间距及测点数量根据围岩类别、隧道埋深、开挖方法等确定量测断面间距及测点数量,收敛测线的布置形式,可采用一条基线或两条水平基线。

        2.拱顶下沉

        拱顶下沉监测采用水准仪和全站仪,对于深埋隧道,可在拱顶布设固定测点,将钢尺或收敛计挂在拱顶测点上,读钢尺读数,后视点可设在稳定衬砌上,读标尺读数,用水平仪进行观测。

        3.地表下沉

        地表下沉监测采用水准仪,地表下沉量测应在开挖工作面前方,距离为隧道埋深与开挖高度之和处布置测点并开始测量,直到衬砌结构封闭,下沉基本停止为止。

        4.地质预报

        采用地质雷达进行地质预报的监测,隧道超前预报的目的是探测出掌子面前方20~30m范围内发育的不良地质体,如断层破碎带、软弱夹层、富水带及采空区等。

        5.隧道结构健康

        一般采用多点位移计、测缝仪和应变计等对隧道结构健康进行监测。在进行隧道结构健康监测时,要同时监测围岩与支护结构的变形以及相互作用两个方面:

        a.围岩内部位移监测——多点位移计

        b.裂纹监测——测缝仪

        c.初衬钢拱架应变监测——应变计

        d.二衬结构内应力监测——应变计

        6.隧道环境条件

        a. 空气质量监测——CO/VI检测仪

        b. 瓦斯浓度监测——瓦斯传感器

        c. 温度监测——温度传感器

        d. 通风监测——风速风向传感器

        e. 亮度监测——光亮度检测仪

        f. 噪声监测——噪声传感器

        g. 湿度和气压监测——湿度传感器、气压监测仪

        隧道监测仪器

        1.隧道结构内力

        采用应力计和孔隙水压力计进行监测:

        a. 钢筋应力应变

        b. 螺栓应力应变

        c. 管片外土压力

        d. 管片外孔隙水压力

        2.隧道结构变形

        a. 隧道管片三维变形——全站仪

        b. 管片接触张开量——光学光栅变形计

        c. 隧道纵向变形——电水平尺、静力水准仪

        d. 隧道横向收敛变形——巴塞特收敛环

        e. 隧道接缝张开量——接缝位移仪

        3.隧道结构侵蚀

        a. 混凝土炭化侵蚀监测——CO2浓度传感器、温度传感器、湿度传感器

        b. CT侵蚀监测——腐蚀传感器

        本文由陕西领航软件技术公司小编整理发布,陕西领航软件技术有限公司是一家研发与销售集一身的高科技公司,公司主营产品有智慧工地,隧道监控量测,隧道视频监控,隧道气体监测,隧道人员定位,拌合站管理系统,隐蔽工程,智能张拉,隧道人脸考勤系统等。
